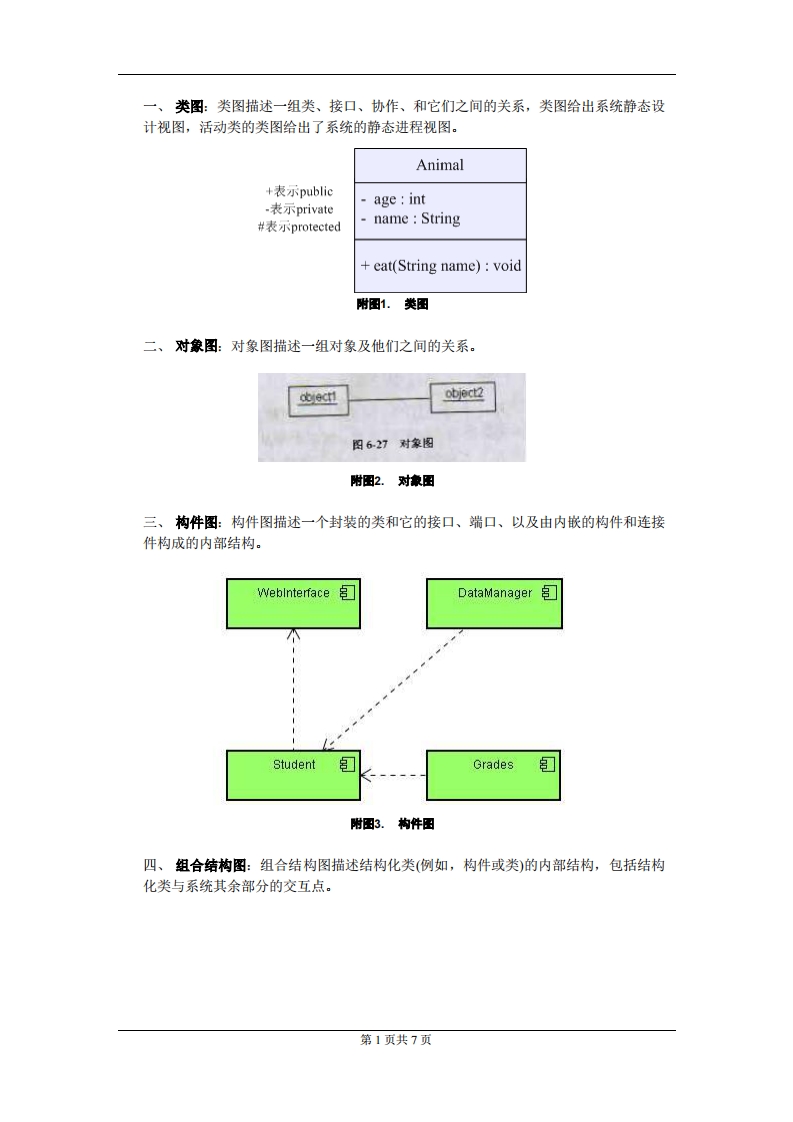

一、类图：类图描述一组类、接口、协作、和它们之间的关系，类图给出系统静态设计视图，活动类的类图给出了系统的静态进程视图。Animal+表示public-表示privateage:int#表示protectedname Stringeat(String name):void附图1.类图二、对象图：对象图描述一组对象及他们之间的关系。图627对象图三、构件图：构件图描述一个封装的类和它的接口、端口、以及由内嵌的构件和连接件构成的内部结构。DataManagerStudentGrades附图3.构件图四、组合结构图：组合结构图描述结构化类（例如，构件或类）的内部结构，包括结构化类与系统其余部分的交互点。第1页共7页BoatshaftPropellere:Engine附图4.组合结构图五、用例图：用例图描述一组用例、参与者及它们之间的关系。新增用户修改用户登录普通用户管理员修改密码查看用户附图5。用例图六、顺序图（也称序列图）：顺序图是一种交互国，交互图展示了一种交互，它由一组对象或参与者以及它们之间可能发送的消息构成。交互图关注于系统的动态视图。顺序图是强调消总的时间次序的交互图。第2页共7页a:Ab:Bc:Cd:D2.y3.2附图6。顺序图七、通信图：通信图也是一种交互国，它强调收发消息的对象或参与者的结构组织。顺序图强调的时序，通信图强调的对象之间的组织机构关系。a :Ad:D4.k3.zb:Bc:C八、定时图（也称计时图）：定时图也是一种交互图，他强调消息跨越不同对象或参与者的实际时间，而不仅仅只是关心消息的相对顺序。第3页共7页
